Produktu apraksts
API 5L X60M PSL2 LSAW tērauda caurule ir augstas -stiprības līnijas caurule, kas ražota saskaņā ar American Petroleum Institute specifikāciju cauruļvadu transportēšanas sistēmām. Apzīmējums "X60M" norāda minimālo tecēšanas robežu 60 000 psi (414 MPa) ar termomehāniski velmētu (TMCP) piegādes nosacījumu. PSL2 (Produkta specifikācijas 2. līmenis) ir uzlabots kvalitātes līmenis ar ievērojami stingrākām prasībām nekā PSL1, tostarp stingrākas ķīmiskās kontroles (oglekļa saturs mazāks par vai vienāds ar 0,12%), obligātā Šarpi trieciena pārbaude, maksimālās stiprības ierobežojumi, stiepes attiecības -līdz{15}}kontrole un pilnīga izsekošanas spēja.
LSAW (Longitudinal Submerged Arc Welded) ražošanas process - pazīstams arī kā DSAW (Double-Sided Submerged Arc Welding) - tiek izmantots gan iekšpusē, gan ārpusē, veidojot vienu augstas{3}}kvalitatīvas metināšanas tīrradni. Šis process ir īpaši izstrādāts liela-diametra, biezas-sienu caurulēm, ko izmanto prasīgos cauruļvadu lietojumos. X60M šķirne mazina plaisu starp vidējas -izturības pakāpēm (X42–X52) un augstas{12}}izturības pakāpēm (X70, X80), nodrošinot lielāku darba spiedienu ar plānākām sienu sekcijām -, samazinot tērauda tonnāžu, metināšanas laiku un kravas izmaksas lielos attālumos.{16}
| Atribūts | Specifikācija |
| Standarta | API 5L (46. izdevums, saskaņots ar ISO 3183) |
| Produkta specifikācijas līmenis | PSL2 |
| Novērtējums | X60M (L415M ISO apzīmējumā) |
| Piegādes nosacījums | Termomehāniski velmēts (TMCP) |
| Ražošanas process | LSAW/DSAW (divpusējā{0}}iegremdētā loka metināšana) |
| Veidošanas metodes | JCOE vai UOE |
| Ārējais pārklājums | Viena{0}}slāņa FBE atbilstoši ISO 21809-2 |
| Parametrs | Diapazons |
| Ārējais diametrs (OD) | 406 mm – 1626 mm (16 collas — 64 collas) |
| Sienas biezums (WT) | 6,0 mm – 50 mm |
| Garums | 6 m – 12 m standarts; pieejams līdz 18 m |
| Beigu finišs | Vienkāršie gali / slīpi gali (30 grādu slīpi) |
| NPS (in) | OD (mm) | Sienas biezums (mm) | Svars (kg/m) |
| 16 | 406.4 | 12.7 | 123.3 |
| 20 | 508 | 12.7 | 155.1 |
| 24 | 609.6 | 14.3 | 209.9 |
| 30 | 762 | 15.9 | 292.5 |
| 36 | 914.4 | 19.1 | 421.6 |
| 40 | 1016 | 19.1 | 469.5 |
| 42 | 1066.8 | 22.2 | 571.6 |
| 48 | 1219.2 | 22.2 | 655.4 |
| 56 | 1422.4 | 25.4 | 874 |
| 60 | 1524 | 25.4 | 937 |
| 64 | 1625.6 | 28.6 | 1126.2 |
Tehniskās specifikācijas
1. Ķīmiskais sastāvs (PSL2, siltuma analīze)
| Elements | Maksimālais % | PSL1 salīdzinājums |
| Ogleklis (C) | 0.0012 | PSL1 X60: 0,26% - 54% samazinājums |
| Silīcijs (Si) | 0.0045 | Nav norādīts PSL1 |
| Mangāns (Mn) | 0.016 | PSL1 X60: 1,40% |
| Fosfors (P) | 0.00025 | PSL1: 0,030% - stingrāka |
| Sērs (S) | 0.00015 | PSL1: 0,030% - stingrāka |
| Vanādijs (V) | 0.0005 | - |
| niobijs (Nb) | 0.0005 | - |
| Titāns (Ti) | 0.0004 | - |
| Oglekļa ekvivalents (CE) | Mazāks vai vienāds ar 0,43 | Nav norādīts PSL1 |
Mikro-sakausējums ar Nb, V un Ti (atsevišķi vai kopā) ir standarta X60, lai sasniegtu nepieciešamo stiprību bez pārmērīga oglekļa satura, uzlabojot metināmību un pazeminot CE
2 .Mehāniskās īpašības (PSL2, caurules korpuss)
| Īpašums | Prasība |
| Ražas stiprums Rp0,2 | 414–565 MPa (60 000–82 000 psi) |
| Stiepes izturība Rm | Lielāks vai vienāds ar 517 MPa (75 000 psi) |
| Maksimālā stiepes izturība | 758 MPa (110 000 psi) |
| Izneses-līdz{1}}stiepes attiecība (maks.) | 0.93 |
| Pagarinājums | Lielāks vai vienāds ar 20% |
| Šarpija trieciens (0 grādu , pilns -izmērs) | Lielāks vai vienāds ar 27 J (garenvirzienā)/lielāks vai vienāds ar 21 J (šķērsvirzienā) |
| Cietība (vispārīga) | Mazāks par vai vienāds ar 250 HV10 tipisks |
| Cietība (skābs pakalpojums) | Mazāks par vai vienāds ar 22 HRC |
PSL2 nosaka gan minimālo, gan maksimālo tecēšanas robežu, nodrošinot atbilstošu elastību un novēršot pārmērīgas -stiprības problēmas, kas var ietekmēt lauka metināmību. Zemūdens vai arktiskiem cauruļvadiem kritiena-svara plīsuma testam (DWTT) pie -20 grādos ir jāuzrāda bīdes laukums, kas lielāks par vai vienāds ar 85%
3 .Stingrības prasības (minimālais šķērsvirziena trieciens, caurules korpuss)
| Caurules OD | Trieciena enerģija (J) |
| D Mazāks vai vienāds ar 508 mm | 27 (20) |
| 508 mm < D Mazāks vai vienāds ar 762 mm | 27 (20) |
| 762 mm < D Mazāks vai vienāds ar 914 mm | 40 (30) |
| 914 mm < D Mazāks vai vienāds ar 1219 mm | 40 (30) |
Vērtības iekavās attiecas uz apakš{0}}izmēra paraugiem, ja piemērojams

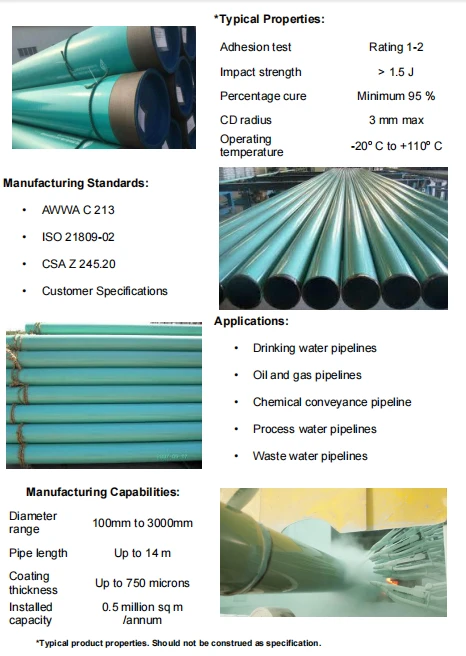

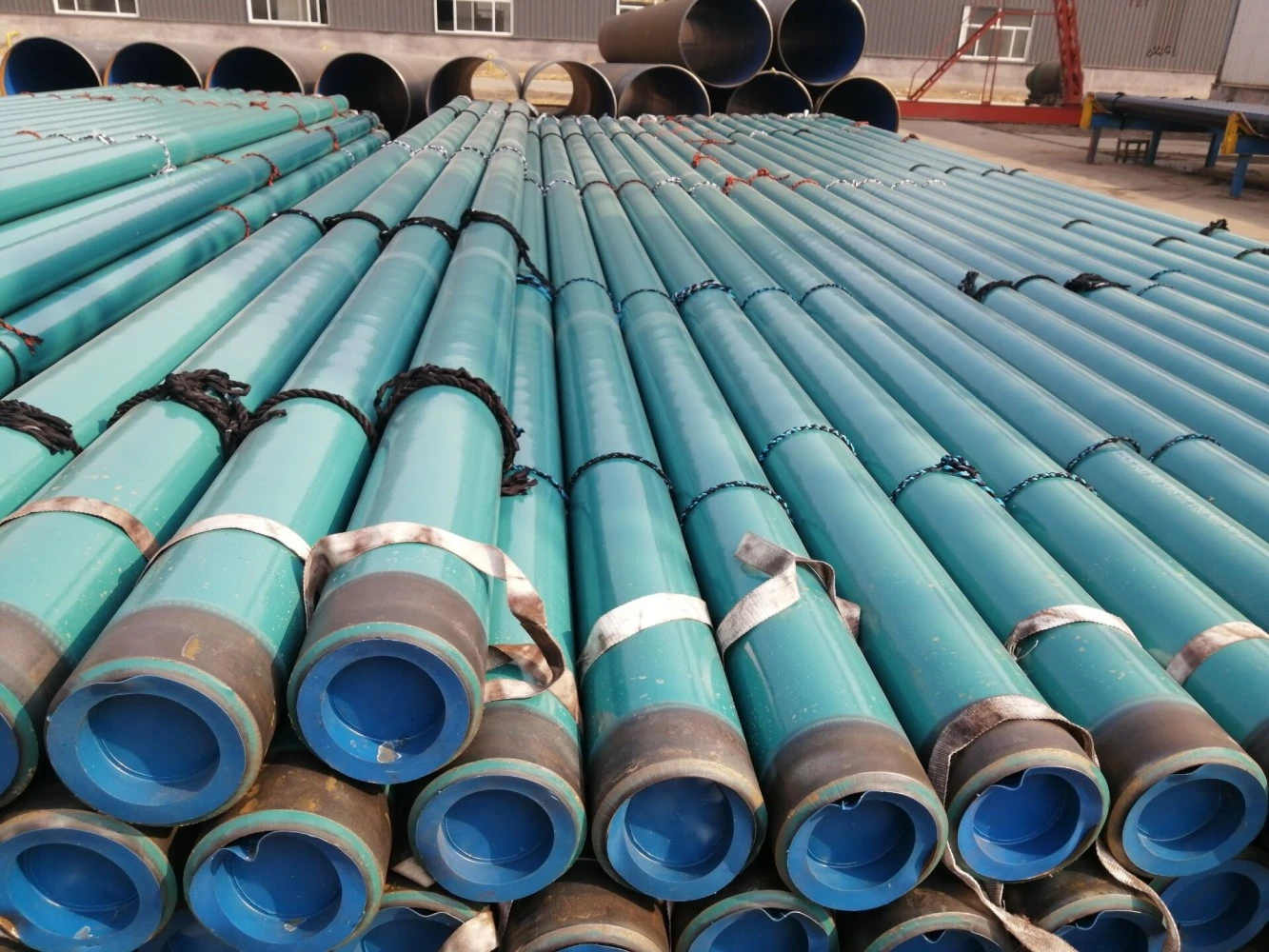

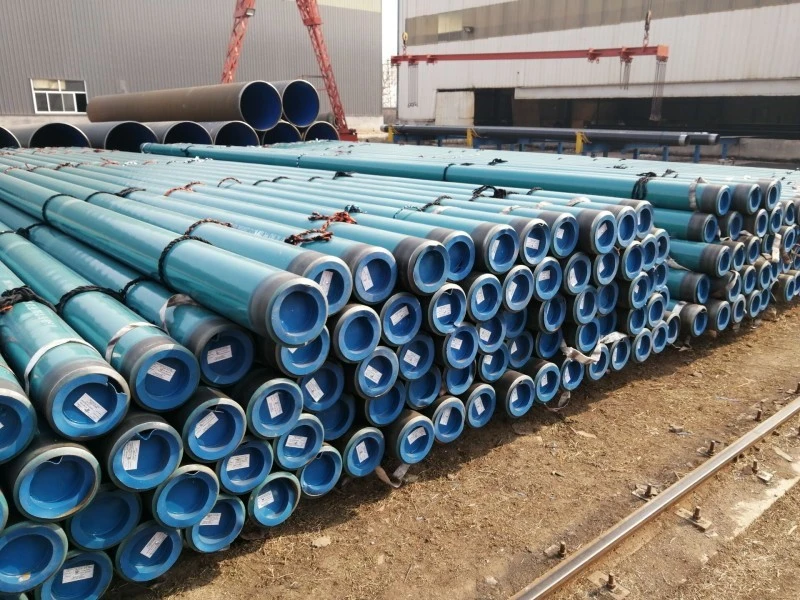

Ārējais FBE pārklājums
1 Pārklājuma pārskats
Fusion{0}}Bonded Epoxy (FBE) ir termoreaktījošs pulvera pārklājums, kas elektrostatiski tiek uzklāts uz iepriekš uzsildītām tērauda cauruļu virsmām temperatūrā no 180 grādi līdz 250 grādiem. Saskaroties ar karsto substrātu, epoksīda pulveris kūst, plūst un ķīmiski reaģē, veidojot cietu, nepārtrauktu plēvi ar izcilām adhēzijas un barjeras īpašībām.
FBE nodrošina lielisku saķeri ar tēraudu pat ilgstošas iegremdēšanas vai agresīvas augsnes iedarbības laikā. Atšķirībā no šķidrajiem pārklājumiem, FBE nesatur šķīdinātājus, novēršot saraušanās risku un ievērojami samazinot porainības defektus. Tas nodrošina augstu izturību pret ūdens, skābekļa un hlorīda jonu caurlaidību -, kas ir trīs galvenie zem-pārklājuma korozijas vektori.
2 Pārklājuma specifikācija
| Parametrs | Specifikācija |
| Standarta | ISO 21809-2 (viena slāņa FBE) |
| Sausās plēves biezums (DFT) | 350–500 μm (standarta) |
| Lietošanas temperatūra | 180-250 grādi |
| Uzklāšanas metode | Elektrostatiskais aerosols |
| Pārbaudes standarts | AMPP SP0188 / ASTM G8 |
| Brīvdienu noteikšana | Augstsprieguma{0}}dzirksteļu tests, 100 V uz 25 μm nominālā biezuma |
| DFT mērīšana | Lielāks vai vienāds ar 4 rādījumiem katrā savienojumā, radiāli sadalīts |
3 FBE pārklājuma priekšrocības
- Izcila adhēzija- spēcīga ķīmiska un mehāniska saite ar tērauda pamatni
- Nesatur -šķīdinātājus- nav GOS emisiju, nav saraušanās porainības
- Augsta caurlaidības pretestība- barjera pret ūdeni, O₂ un Cl joniem
- Katoda atdalīšanas pretestība- saglabā pārklājuma integritāti zem CP
- Pierādīts sasniegumu rekords- tika lietots cauruļvadiem vairāk nekā 50 gadus
Lietojumprogrammas
API 5L X60M PSL2 LSAW caurule ar FBE ārējo pārklājumu ir izstrādāta prasīgiem ekspluatācijas apstākļiem vairākās nozarēs:
| Rūpniecība | Pieteikums | Kāpēc X60M PSL2 FBE |
| Naftas un gāzes transmisija | Liela attāluma{0}}krasta cauruļvadi, augstspiediena{1}}gāzes maģistrāles (3–8 MPa) | Augsta tecēšanas robeža nodrošina plānāku sienu; PSL2 stingrība nodrošina plaisu aizturēšanu; FBE aizsargā pret augsnes koroziju |
| Offshore & Subsea | Eksporta plūsmas līnijas, stāvvadi, platformu cauruļvadi | PSL2 obligāts ārzonai; FBE piemērots iegremdēšanai saskaņā ar ISO 21809-2 |
| Skābs serviss | Augsta H₂S satura lauki (NACE MR0175/ISO 15156) | Pieejams ar HIC/SSC testēšanu; kontrolēta cietība Mazāka vai vienāda ar 22 HRC |
| Ūdens pārraide | Augstspiediena ūdensvada{0}}vadi, pildspalvas | FBE nodrošina ar dzeramo{0}}ūdeni-saderīgu aizsardzību pret koroziju |
| CCS / CO₂ injekcija | Oglekļa uztveršanas un uzglabāšanas cauruļvadi | X60M priekšroka lielākai stiprībai dziļumā; FBE ir izturīgs pret CO₂ caurlaidību |
| Strukturālā / pāļu veidošana | Tiltu balsti, ostas pamati, jūras vēja monopāļi | Liela diametra un biezu sienu iespēja; FBE jūras videi |
| Kalnrūpniecība un virca | Tālsatiksmes- minerālu koncentrātu cauruļvadi | Nodilumizturīga- bieza siena; FBE aizsargā pret agresīvām augsnēm |
LSAW caurule ir standarta cauruļu tips liela attāluma{0}}naftas un gāzes pārvades cauruļvadiem, ūdensvadiem un strukturālajiem pāļiem, ja diametrs pārsniedz to, ko var piegādāt bezšuvju vai ERW.
FAQ
Q1: Kāda ir atšķirība starp PSL1 un PSL2?
PSL2 ir stingrākas prasības nekā PSL1: stingrākas ķīmiskās kontroles (īpaši oglekļa Mazāks vai vienāds ar 0,12% pret . 0.26% PSL1), obligāta Šarpi trieciena pārbaude, norādīta maksimālā tecēšanas robeža, oglekļa ekvivalenta ierobežojumi (CE mazāks vai vienāds ar 0,43), izplūdes attiecība (vienāda par pretestību)-} 0,93), un 100% metināšanas šuves ultraskaņas pārbaude. PSL2 ir nepieciešama arī pilnīga siltuma{12}}skaitļu izsekojamība saskaņā ar MSS SP-25-28.
Lēmuma noteikums:Jebkurai līnijai, kas darbojas virs 100 bar, skābā pakalpojuma (H₂S) vai ārzonas, norādiet PSL2 -, nevis PSL1.
Q2: Kāpēc izvēlēties LSAW, nevis bezšuvju vai ERW cauruli?
LSAW caurules ir vēlamā izvēle liela{0}}diametra, biezas-sienu izmantošanai (OD > 16 collas), kur bezšuvju un ERW caurules sasniedz ražošanas robežas. Divpusējā iegremdētā loka metināšana nodrošina augstas-integritātes metināšanu ar lieliskām mehāniskajām īpašībām. LSAW caurule tiek ražota no sagrieztas-līdz-garuma tērauda plāksnes, kas ļauj precīzi kontrolēt ķīmisko sastāvu un izmērus.
Q3: Ko nozīmē “X60M”?
"X60" norāda minimālo tecēšanas robežu 60 000 psi (414 MPa). "M" norāda, ka piegādes stāvoklis ir termomehāniski velmēts (TMCP). “M” sufikss ir raksturīgs PSL2, un tas nozīmē, ka caurule tika ražota kontrolēti velmējot ar mikro-sakausējumu, kā rezultātā tika iegūta smalkāka graudu struktūra, uzlabota stingrība un labāka metināmība, salīdzinot ar normalizētiem vai -velmēšanas apstākļiem.
Q4: Kāds ir ieteicamais FBE pārklājuma biezums?
Standarta pārvades cauruļvadu lietojumiem FBE sausās plēves biezumam (DFT) jābūt 350–500 μm. Īpašiem projektiem var būt nepieciešams lielāks biezums. DFT mēra, izmantojot kalibrētus ultraskaņas vai magnētiskās indukcijas mērierīces, ar vismaz četriem rādījumiem uz katru savienojumu, kas sadalīti radiāli, lai nodrošinātu apkārtmēra vienmērīgumu.
Q5: Vai šo cauruli var izmantot skābā pakalpojumā?
Jā, ar papildu prasībām. Sliktai lietošanai (vidēs, kurās ir H₂S-), caurulei jāatbilst NACE MR0175/ISO 15156. Var būt nepieciešama papildu pārbaude, tostarp HIC (TM0284) un SSC (TM0177). Cietība jākontrolē uz mazāku vai vienādu ar 22 HRC. Oglekļa saturs ir jāsamazina vēl vairāk, un CE jāsaglabā pēc iespējas zemākā līmenī.
Q6: Kāda pārbaude un dokumentācija tiek nodrošināta?
Katrs sūtījums ietver:
EN 10204 tipa 3.1 vai 3.2 dzirnavu pārbaudes sertifikāts
Ķīmiskā analīze (siltums un produkts)
Stiepes testa ziņojumi (iznesums, maksimālā robeža, pagarinājums, Y/T attiecība)
Šarpi V{0}}nogriezuma trieciena testa rezultāti (3 paraugi projekta temperatūrā)
Hidrostatiskā testa ieraksts (pārbaudīts katrs caurules garums)
100% metināšanas šuves ultraskaņas pārbaude atbilstoši ASTM E213
Izmēru un vizuālās pārbaudes ziņojumi
Pieejama{0}}trešās puses pārbaude (SGS, BV, TUV, Intertek)
Q7: Kāds ir tipiskais izpildes laiks?
Standarta pasūtījumi: 8-12 nedēļas. Pielāgotas kategorijas vai pārklājuma specifikācijas: 12–16 nedēļas. Kvalifikācijai pieejams caurules paraugs (MOQ 5 gab.).
Q8: Kā caurule tiek marķēta un iepakota eksportēšanai?
Cauruļu gali ir trafarēti atbilstoši API 5L, norādot ražotāju, pakāpi (piemēram, "5L X60 PSL2"), procesu (LSAW), siltuma skaitli, NPS, sienas biezumu, garumu un standarta atskaites gadu. Krāsu kodēšana atbilstoši API 5L G pielikumam: X60 parasti tiek apzīmēta ar dzeltenu joslu-35. Iepakojuma iespējas ietver sešstūrainus saišķus (1,5–3 tonnas, tērauda sloksnes iesiešanu ar plastmasas gala vāciņiem) vai vaļējus konteineros liela diametra caurulēm
